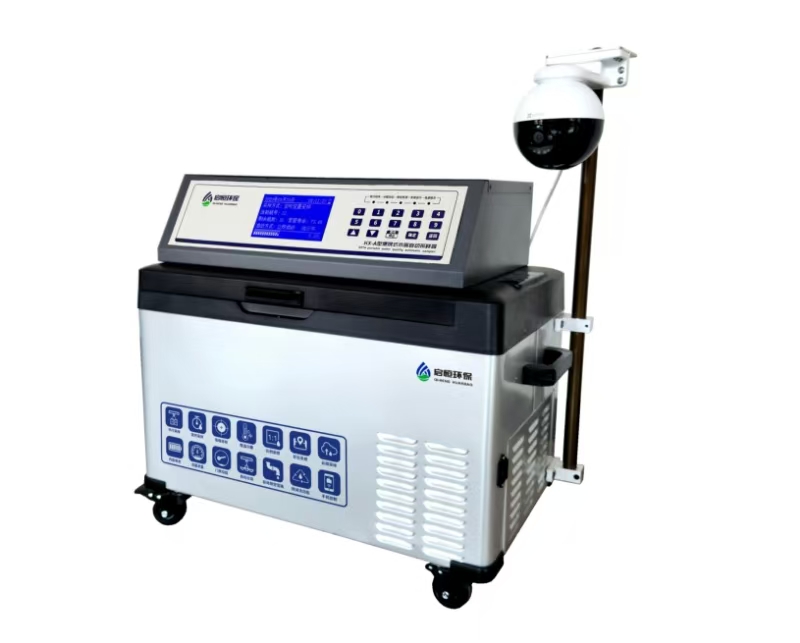

仪器描述

采样器参照中国环境保护部HJ/T 372-2007《水质自动采样器技术要求及测方法》的要求进行设计研发，是集污水自动采集及分装、水样冷藏/冷冻保存、水流量监测及测量、水样安全防护、仪器远程监控操作于一体的的多功能污废水采样仪器，具有体积小、方便移动、操作简捷、环保节能等特点。适用于环境监测站、水利水文、市政排污、疾控防疫、公安缉毒、科研院所、污水处理厂等场景场所对工业污染源排放口、江、河、湖、海等水样进行自动采样，可广泛应用于水环保、农业污染、疾控采样、污水禁毒等领域。

主要功能特点

(1)人性化程序设计，大屏幕中文显示，丰富友好的人机对话界面，操作简便快捷，可实现仪器按键、手机APP、云控平台等多种操控方式；

(2)选用投入式液位传感器或超声波传感器，可实现流量测量及液位测量，完成定时比例、定流定量、液位比例采样；

(3)多种采样功能：平行采样、定时定量采样、定流定量采样、定时比例采样、液位比例采样、即时定量采样等；

(4)多种采样程序启动方式：外部信号触发启动（电流信号触发启动、开关量信号触发启动、串口触发启动)、定时启动、按日期启动、立即启动等：

(5)多种对外接口方式，包括RS232、RS485、4-20mA、开关量信号等，方便与其他在线设备联机：

(6)采样器具有车载电源接口，同时兼具太阳能及UPS供电功能，方便各种无市电场景的户外应用：

(7)内置流量计功能，适用于三角堰、矩形堰、等宽堰、巴歇尔槽等各类堰槽的工业污染源排放口的流量测量：

(8)具有冷藏/冷冻功能，可恒温冷藏或冷冻采集的样品，冷藏/冷冻温度可设定；

(9)具有门禁功能，管理员、操作员分权限两级密码锁定，防止非法操作；具备机械锁，同时也可加装电子锁，实现本地密码或远程控制开锁：

(10)具有开关门自动记录功能，可查询到每次样品室打开与关闭的准确时间：

(11)丰富的数据查询功能，可查询采样状态（采样量、采样高度、采样瓶号、采样时间等)、历史记录、流量数据、报警情况、断电上电情况等，大容量数据保存，方便用户统计分析：回

(12)模块化的程序结构，多CU控制电路，可编程控制，光电隔离，提高了产品的综合性能：

(13)提供多种样品分装方案，样品瓶数量自主切换，样品瓶容量自由变换，满足多数应用场景：

(14)高可靠蠕动泵，混合式步进电机细分驱动，运行平稳可靠，易拆装的泵头，液体与管路接触无污染、耐高温、耐腐蚀：

(15)配置液体流量自动核校系统，采样过程中自动调整、校准采样量，确保各样品瓶内采样量准确一致：

(16)装配有管路溢流保护装置，高效防护，防止采集过程水样意外溢出对内部元器件造成损坏；

(17)采样器具有吸程自动修正功能，可侦测及实时显示采样高度并根据高度自动修正采样量；

(18)控制分瓶装置自动分装样品，分装自动定位准确可靠，可设置分瓶方式，完成单采或混合采集；

(19)具有自动排空功能，可自动排空当前管路内残留水样；同时具有管路预淋洗功能，采样前用原水自动冲洗管路，使样品更具代表性：

(20)选用多重精滤不锈钢过滤器，过滤效果佳，不易锈蚀、不易堵塞，有效提高采样精度；

(21)手机远程操控【云控版/旗舰版】

可通过手机APP对水质采样器进行采样程序、采样方式的设置以及仪器启停指令的发送，也可远程实时查看采样器的工作状态、采样进度等。

(22)电脑远程操控【云控版/旗舰版】

可通过电脑云控平台对水质采样器进行采样程序、采样方式的设置以及仪器启停指令的发送、样品室温度显示以及设置、样品室制冷远程启停、采样器分布以及采样器动态展示、采样器的环境参数（温度、湿度、大气压等）显示，同时可同步至显示大屏；亦可实现电子围栏、恶劣天气自动规避、一键批量启停控制设备等功能。

(23)工作状态实时查询【云控版/旗舰版】

手机或电脑云控平台可实时显示仪器当前工作状态，同时也可实现对历史采样记录及状态的查询。

(24)报警信息实时推送【云控版/旗舰版】

仪器采样报警、故障报警、非法操作报警等信息可通过平台实时上传弹窗显示，并可设置报警信息手机微信实时推送，报警信息同时可提供尝试建议。

(25)实时GPS定位【云控版/旗舰版】

采样器可实时定位当前地理位置经纬度坐标，同时历史移动轨迹可回顾查询，有效防止仪器的异常移动，实现仪器的批量规范化管理。

(26)电子锁【云控版/旗舰版】

可实现电子锁本地密码和远程云控平台开启或锁闭，对采集的样品进行多重高效防护。

(27)采样环境实时影音监控【旗舰版】

通过采样器配置的内、外监控摄像头可实现对采样点周围环境、采样器外部环境以及往来人员、样品室内水样进样状况等进行实时影音采集并上传。

(28)采样环境影音监控回放【旗舰版】

采样点周围环境、采样器外部环境以及往来人员、样品室内进样状况等历史影音监控记录可实时调取查看，进行水样采集的有效溯源。

技术指标

▶ 采样程序：可以预先编制10种采样程序，一键式启动：

▶ 操控方式：仪器按键/手机APP【云控版/旗舰版】/云控平台【云控版/旗舰版】

▶ 采样方式：平行采样、定时定量采样、定流定量采样、定时比例采样、液位比例采样、即时定量采样等：

▶ 采样记录：可保存10000条采样记录：

▶ 信息记录：可保存至少2000条信息记录，包括系统断电上电、参数修改、设备故障、设备开关门等信息：

▶ 流量查询：2年的每小时、每日、每月、每年流量记录：

▶ 采样程序启动方式：外部信号触发（电流信号触发启动、开关量信号触发启动、串口触发启动)启动、预设时间启动、预设日期启动、立即启动等：

▶ 通讯信号接口：RS232信号、RS485信号、4-20mA信号、开关量信号：

▶ 显示方式：240*128液晶显示屏中文界面：

▶ 进样方式：蠕动泵吸入式：

▶ 采样速度：每分钟250mL~1200mL可调：

▶ 采样间隔：1分钟到9999分钟可调；

▶ 采样量：5mlL~9999ml可调：

▶ 采样量误差：≤±5%；

▶ 等比例采样误差：≤±10%：

▶ 平行采样距离：≥100米：

▶ 垂直采样吸程：≥8米：

▶ 样品瓶容量：≤1000ml1(12瓶)/≤300ml(30瓶)【选配】/≤2700m1(4瓶)【选配】；

▶ 样品瓶个数：12瓶、4瓶【选配、30瓶【选配】：

▶ 分瓶方式：单瓶单样、单瓶多样、多瓶单样、平行样品：

▶ 内部时钟：实时时钟；

▶ 采样失败重试次数：3次；

▶ 采样管路预淋洗次数：0~3次可设：

▶ 制冷方式：压缩机制冷：

▶ 样品室温度设置：20℃~-20℃可设；

▶ 供电电源：AC220V±15%/50Hz、内置DC16.8V锂电池（供采样系统）：

▶ 外接电源接口：直流宽压(DC8~24V)接口：

▶ 环境温度：(5~40)℃；

▶ 整机重量：约24Kg;

▶ 外形尺寸：640mm×430mm×560mm。
