粉尘浓度测量仪

一、概述

粉尘浓度测量仪（以下简称测量仪）是以光散射接收为原理,一种用于测定环境空气中浮游粉尘浓度的仪器。该仪器根据MT163-1997《直读式粉尘浓度测定仪表通用技术条件》、JJG846-2015 《粉尘浓度测量仪-计量检定规程》、Q/320581FYK013-2019《CCZ手持式粉尘测定仪》企业标准及GB3836.4-2010标准中ExibI等级（本质安全型）防爆设计粉尘浓度测定仪器，该仪器能准确及时地反映接尘人员吸入的粉尘质量和不同粉尘作业场所中粉尘的污染状况，为准确评价作业场所的卫生状况提供可靠数据，该仪器适用于煤矿井下及其它含有爆炸危险性气体的作业场所。

该仪器结构紧凑，操做简单，自动定时采样、全中文液晶显示、便于携带等特点。

二、主要技术指标

1. 粉尘浓度测量范围：

0.001mg/m3～10mg/m3； 0.01mg/m3～10mg/m3；0.1mg/m3～1000mg/m3； 0.1mg/m3～3000mg/m3；

 0.1mg/m3～7000mg/m3。

2 .粉尘浓度测量相对误差：±15%

3. 电源：测定仪电池采用锂离子电池1.8Ah，1节（电池必须由厂家提供电解液漏液和电池高表面温度报告），串联限流电阻保护电路，用环氧树脂灌封后置于电池盒内。高输出电压Uo：4.2V，大输出电流Io：2.3A，构成本安电池组件。

4.工作电压：3.7V～4.2V   DC（本安）

5.工作电流：≤100mA

6.定时范围：0-100分钟内任意设置

7.防爆型式：矿用本质安全型

8.防爆标志：Exia I Ma、Exia Ⅱ CT4 Ga

9.外形尺寸：220*75*22 （mm）

10.重量≤0.85Kg

三、环境条件

1．测定仪在下列环境条件下应能正常工作：

a) 工作温度： -20℃～40℃；

b) 相对湿度：≤95%；

c) 环境大气压：80kPa～110kPa；

d) 适用于具有煤尘或瓦斯爆炸危险的煤矿井下；

e) 无破坏金属绝缘的气体环境；

f）无滴水的场所。

2．贮存温度：-40℃～60℃

四、结构特征和工作原理

1.结构特征

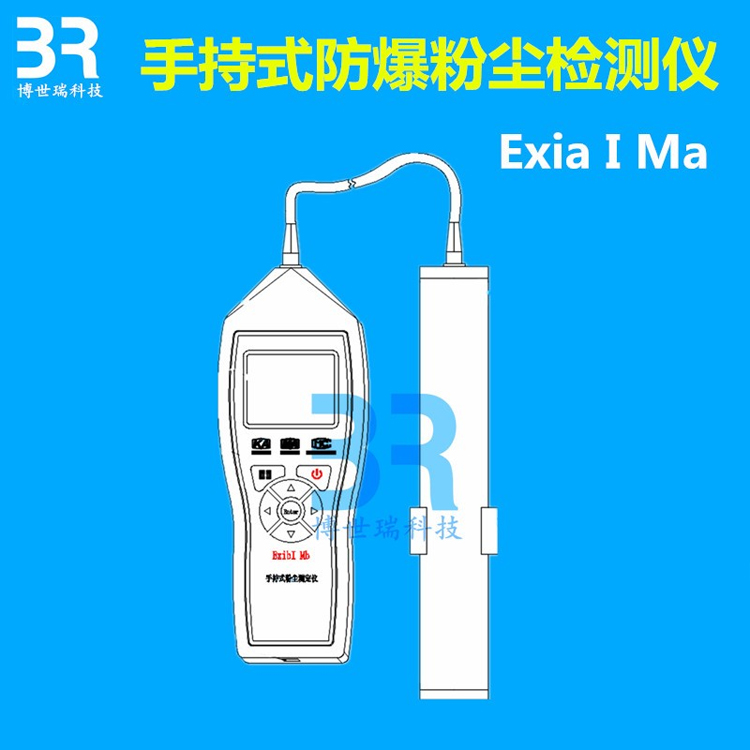

粉尘浓度测量由液晶显示屏、检测装仪置、本安电源、单片机控制电路等组成。

测量仪的主机与各变送器之间的连接电缆长度均≤1m,电缆型号：MHYVR1×4。

电缆参数：R:12.6Ω/km;L:0.8mH/km;C:0.04uF/km.

主机只能带一台变送器：
